威世四端子電阻 特征
•4端子設計
•動力金屬的全焊接結構
Strip®電阻器適用于所有類型的
電流感測、分壓和脈沖
高功率合金電阻 應用
•專有加工技術生產,低電阻值
•固體金屬鎳鉻和錳銅合金電阻元件,TCR低（<20 ppm/°C）
•結構抗硫性,不受高硫環境影響
•低熱EMF（<3μV/°C）
•AEC-Q200合格（1）
•材料分類：符合性定義
|
系列號 |
尺寸 |
額定功率 |
公差 |
阻值范圍 |
重量（典型）g/1000件 |
|
WSKW0612 |
0612 |
1.0 |
1.0, 5.0 |
0.5m to 5m |
8.5 |

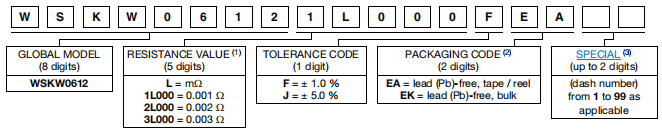

高功率合金電阻產品編號
包裝代碼：EB（無鉛（Pb））為指定1000塊卷筒的非標準包裝代碼。這些非標準包裝代碼與我們的標準EA（不含鉛））相同，只是它們的包裝數量為1000件。
威世合金電阻特性
組件溫度系數（包括終端）(1)從-55°C到150°C（ppm/°C）：①-300 / +50 for 0.5 m，to 0.99 m；②± 150 for 1 m and 2 m；③± 75 for 3 mWto 5 m。
Tcr（ppm/°C）：< 20。
工作溫度范圍（°C）：-65 to +170。
最大工作電壓：(P x R)1/2。
注(1)組件TCR -總TCR，包括電阻元件的TCR效應和銅終端(2)元件TCR -僅適用于電阻元件使用的合金(3)最大工作電壓-WSL對電壓不敏感，但受功率/能量耗散的限制，也不是ESD敏感.

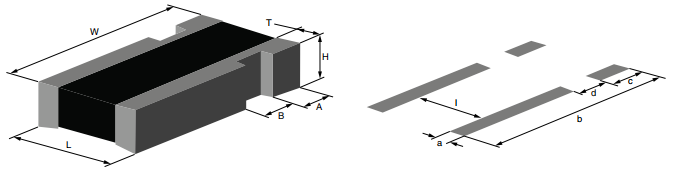

威世合金電阻尺寸
|
系列 |
尺寸(毫米) |
|||||||||
|
L |
W |
H |
T |
A |
B |
|||||
|
WSKW0612 |
0.060 ± 0.010 |
0.120 ± 0.010 |
0.018 ± 0.010 |
0.015 ± 0.010 |
0.020 ± 0.005 |
0.020 ± 0.005 |
||||
|
系列 |
尺寸(毫米) |
|||||||||
|
a |
b |
c |
d |
l |
||||||
|
WSKW0612 |
0.040 (1.01) |
0.135 (3.43) |
0.030 (0.762) |
0.015 (0.381) |
0.030 (0.76) |
|||||

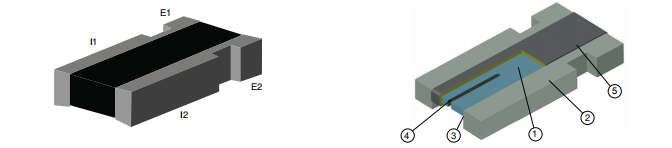

威世合金電阻結構
注釋E1和E2：電壓感應連接I1和I2：電流連接。
注釋：1.電阻元件：Mn-Cu,2.端子：實心銅和100%錫表面處理的元件,3.端子到元件的焊接,4.激光校準,5.高溫密封劑：硅化聚酯涂層布料。
