厚聲0.1精密度金屬玻璃釉膜固定電阻器
Time 發布時間： 2021-12-27
Views 瀏覽次數： 1603 次

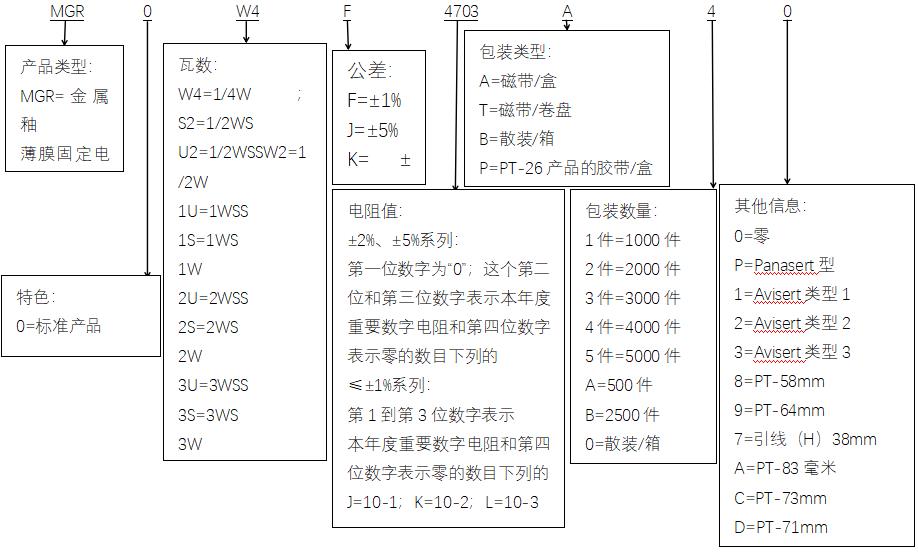

電阻代碼解讀
標準零件號包括14位數字，說明如下：
2.1涂層類型，第1至第3位數字表示產品類型，第4位數字表示特殊功能。
示例：MGR0=金屬釉膜固定電阻器；
2.2第5~6位數字：
2.2.1這表示瓦數或額定功率。要節食的大小和數量，
使用以下代碼；詳情請參閱下表：
W=正常尺寸；S=小尺寸；U=超小尺寸；“1”～“G”表示“1”～“16”為十六進制：
1/16W~1/2W (＜1W )
功能（W） 1/2 1/3 1/4 1/5 1/6 1/8 1/10 1/16
常規 W2 W3 W4 W5 W6 W8 WA WG
小尺寸 S2 S3  S4 S5 S6 S8 SA SG
超小型 U2  U3 U4 U5 U6 U8 UA UG
1W~16W (≧1W )
功能 1 2  3 5 7  8  9 10 15
常規 1W 2W 3W 5W 7W 8W 9W AW FW
小尺寸 1S 2S 3S 5S 7S 8S 9S AS FS
超小尺寸 1U 2U 3U 5U 7U 8U 9U AU  FU

2.2.2額定功率小于1瓦時，第5位數字為字母W、S或U，表示所需尺寸，第6位數字為數字或a字母代碼。
示例：WA=1/10W；U2=1/2W-SS。
2.2.3對于1瓦到16瓦的功率，第5位數字將是數字或字母代碼，第6位數字將是W、S或U的字母。
示例：AW=10W；3S=3W-S
2.3第7位表示電阻公差。以下字母代碼用于指示標準電阻公差。
F=±1%G=±2%J=±5%K=±10%
2.4第8至11位數字表示電阻值。
2.4.1對于E-24系列的標準電阻值，第8位數字為“0”，第9位和第10位數字表示電阻的有效數字電阻，第11位是后面的零數；對于E-96系列的標準電阻值，第8位到第10位表示電阻和電阻的有效數字第11位是第11位是后面的零。
2.4.2以下數字s和字母代碼用于表示第11位中的零數：0=100；1=101；2=102；3=103；4=104；5=105；6=106；J=10-1；K=10-2；L=10-3； M=10-4；
2.4.3第12、13和14位數字。第12位用以下代碼表示包裝類型：A=磁帶/盒（彈藥包）B=散裝/盒；T=膠帶/卷盤P=PT-26產品的膠帶/盒
2.4.4第13位數字通常表示磁帶/盒和磁帶/卷筒包裝類型的包裝數量。以下字母代碼為用于某些包裝數量：A=500件；B=2500件；C=10000件；D=20000件；G=25000件；H=50000件。
2.4.5對于成型型產品，第13位和第14位數字用于表示具有以下字母代碼的產品成型類型：MF=M型；帶扁平引線F0=F型；MK=M型，帶扭結導線F1=F1型；ML=M型，帶正常引線F2=F2型
MC=M型，帶彎曲引線F3=F3型
2.4.6對于某些項目，僅第14位數字可用于表示具有以下代碼的附加信息的特殊特征：0=NIL P=Panasert類型；1=Avisert類型1； 2=Avisert類型2；3=Avisert類型3； 8=PT-58mm； 9=PT-64mm ；7=引線（H）38mm；A=PT-83mm； C=PT-73mm； D=PT-71mm。
二，選購指引：
（如：MGR 1/4W  ±1% 470KΩ  T/B-400）

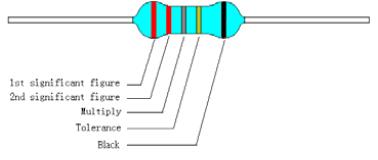

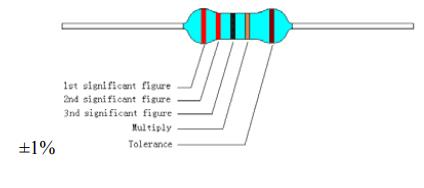

三，電阻器標有顏色代碼（符合JIS C 0802的要求）

標簽上應標記以下項目：
（1） 類型和風格
（2） 標稱電阻
（3） 耐受性
（4） 數量
（5） 批號
（6） 百萬分之一

金屬釉膜固定電阻器
瓦特：1/2W瓦特：750KWQ'TY:1000 TOL:5%；批號：4021548 PPM：
四，電阻范圍和尺寸
常規電阻尺寸
規格 尺寸（毫米）
最大運行電壓		 最大過載電壓 電解質承受電壓 精度 阻值范圍
D L D±0.05 H±3
MGR 1/4W  2.2±0.5 6.5±1.0  0.60  28  1600V  2000V 700V ±1% ≤10M?
±2% 10M?~100M?
±5%,±10% 1K?~510M?
MGR 1/2W 3.5±0.6 9.5±1.0 0.60  28 3500V 4000V 700V ±1% ≤10M?
±2% 10M?~100M?
±5%,±10% 1K?~510M?
MGR 1W   4.0±0.6 11.5±1.0 0.75  25 3500V 4000V 1000V ±1% ≤10M?
±2% 10M?~100M?
±5%,±10% 1K?~1G?
MGR 2W 5.0±0.6 15.5±1.0 0.80  28 3500V 4000V 1000V ±1% ≤10M?
±2% 10M?~100M?
±5%,±10% 1K?~1G?
MGR 3W 6.0±0.6 17.5±1.0 0.80  28 3500V 4000V 1000V ±1% 100K?~1M?
±5%,±10% 1K?~100M?
小型和超小型尺寸
規格 尺寸（毫米） 最大工作電壓 最大過載電壓 介質承受電壓 精度 電阻
D L D±0.05 H±3
MGR 1/2WS 2.2±0.5 6.5±1.0 0.60 28 500V 700V 500V ±1% 100KΩ~1MΩ
±5%，±10% 1KΩ-33MΩ
MGR 1WS  3.5±0.6 9.5±1. 9.5±1.0   0.60    28 700V  1000V 700V ±1%  100K?~1M?
±5%,±10% 1K?~33M?
MGR 2WS  4.5±0.6 11.5±1.0  0.75  25 1000V 1400V 700V ±1%  100K?~1M?
±5%,±10% 1K?~33M?
MGR 3WSS 4.5±0.6 11.5±1.0 0.75 25 1000V 1400V 700V ±1%  100K?~1M?
±5%,±10% 0% 1K?~33M?
MGR 3WS 5.0±0.6 15.5±1.0   0.80 28 1000V 1400V 700V ±1% 100K?~1M?
±5%,±10% 1K?~33M?
5.結構解析
序號 名稱 材料
1 基體 圓柱形陶瓷
2 電阻器 金屬釉膜（氧化釕）
3 端蓋頂 鍍錫鐵表面
4 鉛絲鍍 錫銅絲
5 焊接 接頭
6 涂層顏色 1/4W：（藍色）1/2WS，1/2W，1WS，1W，2WS，2W，3WSS，3WS3W：（天藍色）
7 色環 環氧樹脂
以上是厚聲金屬玻璃釉膜固定電阻器的部分參數，聯系在線客服可獲得完整額的解決方案。
